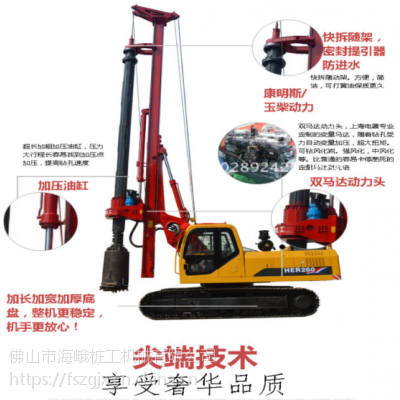

旋挖钻机作为基础工程机械中的新型机种，经过几年的推广应用，目前已被大量应用于公路及铁路、桥梁、水利工程、城市建筑工程等桩基工程之中。由于其高效、节能、低噪声、低污染、地层适应性较广等优点、受到越来越多的施工单位的青睐。有效地使用旋挖钻机进行干挖法钻孔桩施工以及干挖法钻孔桩施工工艺和管理规范，进行基本的探讨和归纳。

一、工法特点

1、钻进中可借助于钻架滑道上的液压油缸向下加压，加快钻进速度。

2、这种钻进工法，是通过箱型抗扭钻桅和旋转动力头 (KDK) 来驱动各种钻具成孔的，使用可伸缩履带的全液压履带式起重机，移动和定位都很方便。

3、设备重量、整机功率配置和主执行机构的输出能力大，满足了某些特殊领域特种工程的施工需要。适应工程施工难度加大，质量和效率要求不断提高的现实情况。

4、设备的操作、控制采用机电液一体化，提高了设备运行的可靠性和操作的灵活性。如电脑自动测斜偏的自动显示系统，对提高成孔效率及成孔精度作用非常大。

5、伸缩式主动钻杆大大减少了辅助作业时间，而且也可按地层变化及时更换选择适用的钻头型式创造了条件。

6、泥浆排放少，对保护环境有利。

7、弃土方便，挖出的土渣，汽车可直接运走，减少了现场泥泞化。

8、直接挖土，自动排土。开启桶钻斗门不需人工配合。

9、吊装钻头、护筒等不需吊车配合。

二、适用范围此工法适用于公路及铁路、桥梁、水利工程、城市建筑工程等的钻孔灌注桩施工，可以在土层、砂卵石和风化岩等地质条件下旋挖桩孔施工，钻机用磨阻式钻杆钻机，钻孔深度 70 米，钻孔直径大于 2.5 米，可在海拔 2000 米以上，环境温度 -20～+40 度的条件下施工。使用球齿钻头可以进行单轴抗压强度超过 100Mpa 的坚硬岩石的施工，由于配有动力头方向接头，可进行带套管钻孔或非套管钻孔作业。

三、工艺流程旋挖钻成孔施工法，又称钻斗施工法。成孔原理是在一个可闭合开启的斗钻的底部及侧边，镶焊切削刀锯，在伸缩钻杆旋挖驱动下，旋转切削挖掘层，同时使切削挖掘下来的土渣进入钻斗内，钻斗满装后提出孔外卸土，如此循环形成桩孔。

四、施工工艺流程制作钢筋笼→钻机就位开孔→设置护筒→旋挖钻进→清孔→下放钢筋笼→插入混凝土导管→灌注混凝土成桩→拔出导管→拔出护筒→混凝土养护。

五、施工要点

1、桩位的测量放样采用全站仪坐标法来进行桩的中心位置放样，放样后四周设护桩并复测，误差控制在5mm以内。桩位用?10mm、长度35-40cm钢筋打入地面30cm（四周填以水泥砂浆或混凝土来保护）作为桩的中心点，然后在桩位周围做上标记，既便于寻找又可防止机械移位时破坏桩点。

2、埋设护筒护筒的作用为固定桩位，引导钻头方向，隔离地面水流入孔内，保护孔壁不坍塌，确保成孔质量。

a、护筒的要求护筒选用整体式钢制护筒，壁厚5—8mm，高度3m，内径180cm。为了增加护筒的刚度，防止周转使用中的变形，在护筒的上口和中部的外侧各焊一道加劲肋。由于整个钻孔桩地下水位较高，故在施工前先用水平仪测出原地面标高、地下水位的高度，在埋设护筒时，护筒的***均高出地下水位2.0m以上，以增加孔内水头压力。

b、护筒的埋设在埋设护筒前，首先对场地进行平整，垫高、清除杂物。施工中，护筒的埋设采用旋挖钻机静压法来完成。首先正确就位钻机，使其机体垂直度、钻杆垂直度和桩位钢筋条三线合一，护筒埋设后再将桩位中心通过四个控制护桩引回，使护筒中心与桩位中心重合，并在护筒上用红油漆标识护桩方向线位置。经确认护筒平面位置的偏差不大于50mm，倾斜度的偏差不大于1%，则将其四周用粘土填实，准备下一道工序的施工。

3、钻孔

a、钻机就位旋挖钻机底盘为伸缩式自动整平装置，并在操作室内有仪表准确显示电子读数，当钻头对准桩位中心十字线时，各项数据即可锁定，勿需再作调整。钻机就位后钻头中心和桩中心应对正准确，误差控制在2cm内。
